Antibélier
Antibélier

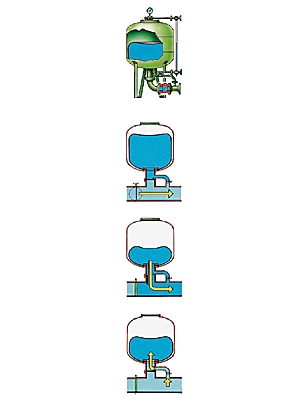

Schéma d'un antibélier (1) et principe de fonctionnement (2, 3, 4).La vanne est ouverte, l'eau circule dans la canalisation, les pressions en A et B sont équilibrées et le clapet antiretour est fermé (2).La vanne se ferme, créant une dépression en B, la pression en A refoule l'eau de la vessie dans la canalisation et le clapet antiretour est ouvert (3).L'onde de choc de retour referme le clapet et pénètre par le shunt dans le réservoir jusqu'à ce que les pressions A et B soient rétablies (4).
Dessin Gilbert Macé - Archives Larousse
