Fonctionnement d'une écluse

Fonctionnement d'une écluse

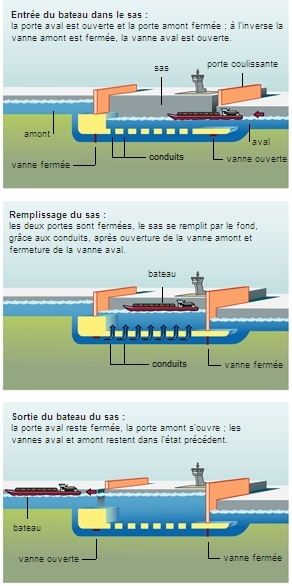

Entrée du bateau dans le sas :
la porte aval est ouverte et la porte amont fermée ; à l'inverse la vanne amont est fermée, la vanne aval est ouverte.

Remplissage du sas :
les deux portes sont fermées, le sas se remplit par le fond, grâce aux conduits, après ouverture de la vanne amont et fermeture de la vanne aval.

Sortie du bateau du sas :
la porte aval reste fermée, la porte amont s'ouvre ; les vannes aval et amont restent dans l'état précédent.

aval

conduits

conduits

conduits

conduits

vanne fermée

vanne fermée

vanne ouverte

bateau

bateau

porte coulissante

sas

amont

vanne fermée

vanne ouverte

Fonctionnement d'une écluse

Fonctionnement d'une écluse fluviale à sas.

Dessin Bernard Rocamora - Archives Larousse
