Écorché d'un aéroglisseur

Écorché d'un aéroglisseur


1.Turbine à gaz - 2. Arbre de transmission - 3. Ventilateur de sustentation - 4. Volet d'arrivée d'air - 5. Jupe - 6. Niveau de la mer

1

2

3

4

5

6

compartiment des passagers

compartiment des voitures

couloir des autocars

coupe d'un ventilateur de sustentation

gouverne de direction

pont supérieur

volet de profondeur

empennage

feux de navigation

jupe souple

porte arrière

turbine


Caractéristiques
longueur : 50 m
largeur : 23 m
charge utile : 105 t
hauteur en vol : 17 m
masse totale : 260 t
vitesse maximale : 70 nœuds 129,60 km/h

évacuation des gaz

hélice de propulsion (diamètre 6,40 m)

porte avant

radar

structure en alliage léger

ventilateur de sustentation (diamètre 4 m)

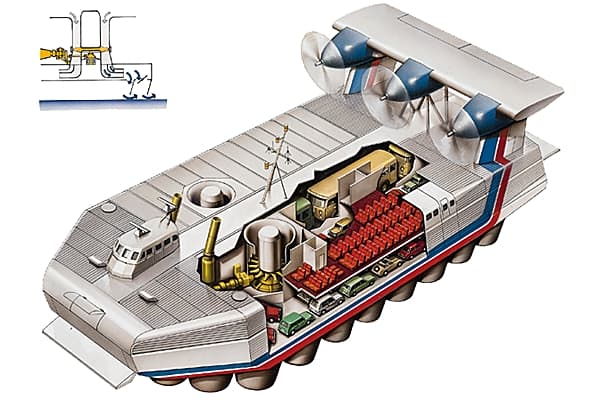

Écorché d'un aéroglisseur

Écorché de l'aéroglisseur français Naviplane N 500.

Dessin Marcel Miller - Archives Larousse
